    瞬態電壓抑制二極管的關鍵特性與常見封裝規格介紹
    瞬態抑制二極管
    瞬態電壓抑制二極管(TVS二極管)作為電子電路防護的關鍵元件,以其卓越的瞬態電壓抑制能力,廣泛應用于電源管理、通信設備、汽車電子和工業控制等多個領域。本文將從TVS二極管的關鍵特性、封裝規格及應用案例三個方面,深入探討其技術優勢與應用場景。
    一、瞬態電壓抑制二極管的關鍵特性
    超快響應速度
    TVS二極管具備納秒級甚至皮秒級的響應能力,能夠在極短時間內迅速將過電壓引導至地或電源端,有效防止高電壓沖擊對敏感元件的損害。
    精準電壓鉗位
    TVS二極管能夠在瞬間將電壓限制在安全范圍內,其鉗位電壓通常比正常工作電壓高10%到20%,確保既能有效保護電路,又不影響系統的正常運行。
    強大能量吸收能力
    TVS二極管能夠吸收瞬間的大電流沖擊,功率范圍從數百瓦到數千瓦不等,能夠有效應對雷擊浪涌或高能脈沖干擾。在汽車電子系統中,TVS二極管可防止電源波動對ECU(電子控制單元)造成損害。
    極低漏電流
    在正常工作電壓下,TVS二極管的漏電流極低,通常僅為納安級,不會對電路功耗產生顯著影響,特別適用于對功耗要求較高的便攜設備和通信系統。
    高反向工作穩定性
    TVS二極管在正常電壓范圍內保持高阻態,不會干擾電路運行;當瞬態高壓出現時,迅速導通,并在過電壓消失后迅速恢復高阻狀態,確保系統穩定性。

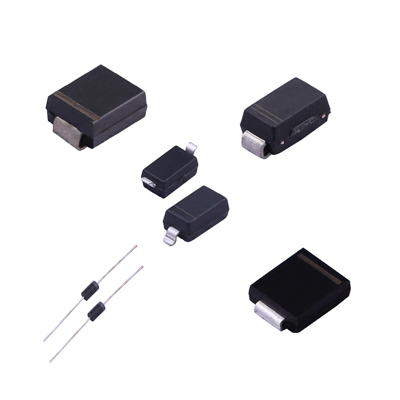

    二、常見的封裝規格
    TVS二極管提供多樣化的封裝形式,以滿足不同功率需求和安裝環境的要求:
    DO-15封裝
    軸向引線型封裝,適用于高功率防護應用,如工業設備和通信基站,能夠承受更大的電流和瞬態功率沖擊。
    SMA封裝
    小型表面貼裝封裝,適用于高密度集成電路,如智能手機、筆記本電腦和車載電子設備,體積小巧,易于表面貼裝工藝。
    SMB封裝
    相比SMA封裝稍大,具備更高的功率承載能力,廣泛應用于汽車電子、消費類電子及工業設備等領域,提供更強的瞬態保護。
    SMC封裝
    具備更高的功率處理能力,適用于需要更強瞬態電壓防護的場景,如雷擊防護系統和高功率電源管理設備。
    SOD-123和SOD-323封裝
    尺寸極小,適用于超小型便攜式電子設備,如無線通信模塊、可穿戴設備和傳感器系統,確保設備的可靠性和長壽命。
    三、應用案例分析
    USB接口保護
    USB接口在插拔時容易受到靜電放電(ESD)的影響。使用SMA封裝的TVS二極管可以有效防止ESD沖擊,提高接口的可靠性和使用壽命。
    汽車電子系統保護
    汽車電子系統面臨復雜的電源環境,可能受到電池電壓波動、負載突變等因素的影響。在ECU和CAN總線等關鍵電路中,采用SMB或SMC封裝的TVS二極管可以確保電壓穩定,防止電壓浪涌對控制單元造成損壞。
    工業控制設備保護
    工業控制系統需要應對惡劣的電磁環境和雷擊干擾。采用DO-15封裝的TVS二極管可以吸收大功率瞬態沖擊,確保設備長期穩定運行。
    四、總結
    瞬態電壓抑制二極管憑借其快速響應、強大的電壓鉗位能力、高能量吸收能力及多樣化的封裝形式,成為現代電子設備中不可或缺的保護元件。在選擇TVS二極管時,需根據具體應用場景綜合考慮功率需求、封裝規格和響應速度等因素,以確保電子設備的可靠性和長期穩定運行。通過合理應用TVS二極管,可以有效提升電子系統的防護能力,延長設備使用壽命。
