    電路板PCBA中TVS管應用選型要點介紹

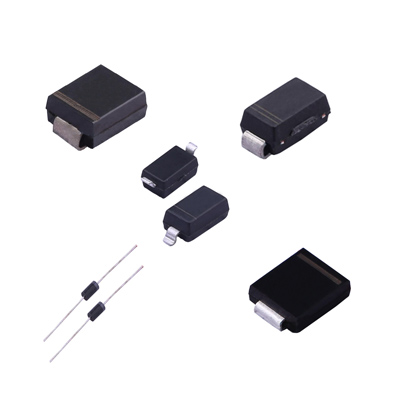

    TVS管選型
    在現代電子設備中,電路板PCBA(PrintedCircuitBoardAssembly)扮演著核心角色,而瞬態電壓抑制器(TVS)作為關鍵保護元件,其選型至關重要。本文將詳細介紹電路板PCBA中TVS管的應用選型要點。
    一、TVS管的作用
    TVS管是一種特殊半導體器件,能在電路中快速響應過電壓,吸收多余能量,保護其他元件。它具有反應速度快、漏電流小、擊穿電壓準確等優點,廣泛應用于各類電子設備。其工作原理是在過電壓時迅速導通,將電壓鉗位在安全范圍內,從而避免電路元件受損。
    二、TVS管的主要參數
    選型TVS管時,需關注以下關鍵參數:
    1.擊穿電壓
    擊穿電壓是TVS管開始導通的電壓值,應略高于電路最大工作電壓,以確保正常工作。例如,若電路最大工作電壓為5V,可選擇擊穿電壓為5.5V的TVS管。
    2.鉗位電壓
    鉗位電壓指TVS管導通后能將電壓鉗位到的最高值,應低于電路中其他元件的最大耐壓值,以確保有效保護。如電路中其他元件最大耐壓值為10V,TVS管的鉗位電壓應低于此值。
    3.最大峰值脈沖電流
    該參數表示TVS管能承受的最大瞬間電流,需根據電路中可能出現的最大過電流來選擇。例如,在電源浪涌保護中,可能需要承受高達數千安培的瞬間電流。
    4.結電容
    結電容影響TVS管在高頻電路中的性能,應根據電路頻率特性選擇。在高頻信號電路中,應選擇結電容較小的TVS管,以減少對信號的干擾。
    三、TVS管的選型步驟
    1.分析電路需求
    確定電路中需要保護的元件及可能遭受的最大電壓、電流。例如,在USB接口電路中,需保護數據線和電源線,可能遭受的最大電壓為±15V,最大電流為1A。
    2.選擇合適型號
    根據分析結果,選擇滿足需求的TVS管型號。如在上述USB接口電路中,可選擇擊穿電壓為12V、鉗位電壓為18V、最大峰值脈沖電流為1A的TVS管。
    3.進行測試驗證
    對選定的TVS管進行性能測試,包括擊穿電壓、鉗位電壓、最大峰值脈沖電流和結電容等參數的測量。如使用專業測試設備,對TVS管施加不同電壓和電流,記錄其響應情況。
    4.調整與優化
    根據測試結果,對TVS管進行調整或替換。如測試發現鉗位電壓過高,需更換鉗位電壓更低的型號。同時,優化電路布局,確保TVS管與其他元件的配合。
    5.安裝與維護
    在實際應用中,正確安裝TVS管,注意其極性和安裝位置。定期檢查TVS管的工作狀態,及時更換老化或損壞的器件,確保其長期穩定運行。
    四、總結
    TVS管在電路板PCBA中是不可或缺的保護元件,其選型需綜合考慮電路需求、TVS管參數及實際應用環境。通過合理選型、測試驗證和優化調整,可確保TVS管有效保護電路,延長設備使用壽命。在實際應用中,應不斷積累經驗,提高選型和應用水平。
