集成電路,MOS管的亞閾值區介紹
  • 發布時間:2023-02-21 17:16:06
  • 來源:
  • 閱讀次數:
集成電路,MOS管的亞閾值區介紹

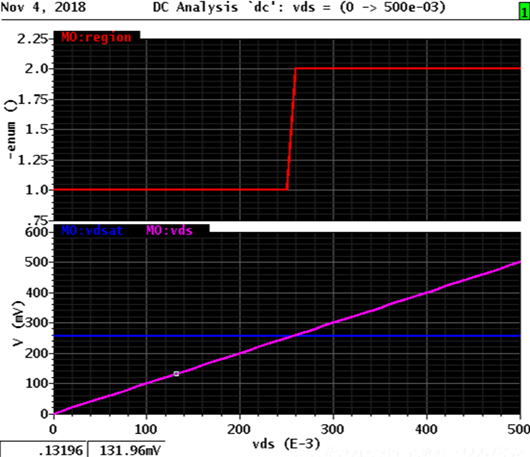

Vds與Vdsat的關系
Vds > Vdsat時,region變?yōu)?,為了保證PVT下電路仍處于飽和區,需要讓Vds -Vdsat大于某個經驗值。
MOS管 亞閾值區
作圖步驟詳見前文
在長溝道工藝(大約是大于4um)中,Vdsat=Vov, 過驅動電壓Vov=Vgs-Vth,當Vds > Vdsat時,MOS管的溝道夾斷(pinch off),電流飽和。
但在先進工藝中,Vdsat偏離了Vov,也就是小于Vov,這是因?yàn)樗俣蕊柡托?yīng),Vds達到Vdsat而還沒有達到Vov時,電流就飽和了。此時,溝道還沒有夾斷。
速度飽和效應:溝道場強
MOS管 亞閾值區
足夠強時,多子漂移速度為
MOS管 亞閾值區
也就是速度達到飽和,為定值Vsat,平方律公式變?yōu)榱艘淮蔚摹?/div>
使管子工作在亞閾值區的目的:
相同電流下,亞閾值區的Vdsat小,gm小,等效輸入噪聲電壓小,但同時W/L大,電容大。
Vgs<Vth約100mV,Vds>3VT【VT=0.026V】,是亞閾值區的飽和區,這時擴散電流為主。
MOS管 亞閾值區
